Всепогодные климатический шкафы напольные

Шкафы всепогодные климатические предназначены для размещения электрооборудования и оборудования связи, исключения несанкционированного доступа к оборудованию и поддержания необходимого температурного режима в секциях. Возможна любая комплектация.

Отправить запрос

Шкафы используется для установки и круглогодичной эксплуатации на открытом воздухе на неохраняемых территориях, рядом с контейнером ПКУ ОСТ. Установка и фиксация шкафов на улице предполагается на фундамент — железобетонное основание. Данное решение обеспечивает гарантированный климатический и влажностный режим, пылеулавливание, гарантированное электроснабжение, систему автоматического пожаротушения, возможность удаленного мониторинга, имеет повышенные характеристики против взлома.

Шкафы адаптированы для размещения любого дополнительного телекоммуникационного оборудования и сопутствующих компонентов. Питание изделия осуществляется от сети переменного тока напряжением 380 В. В аварийном режиме шкаф допускает работу от аккумуляторных батарей.

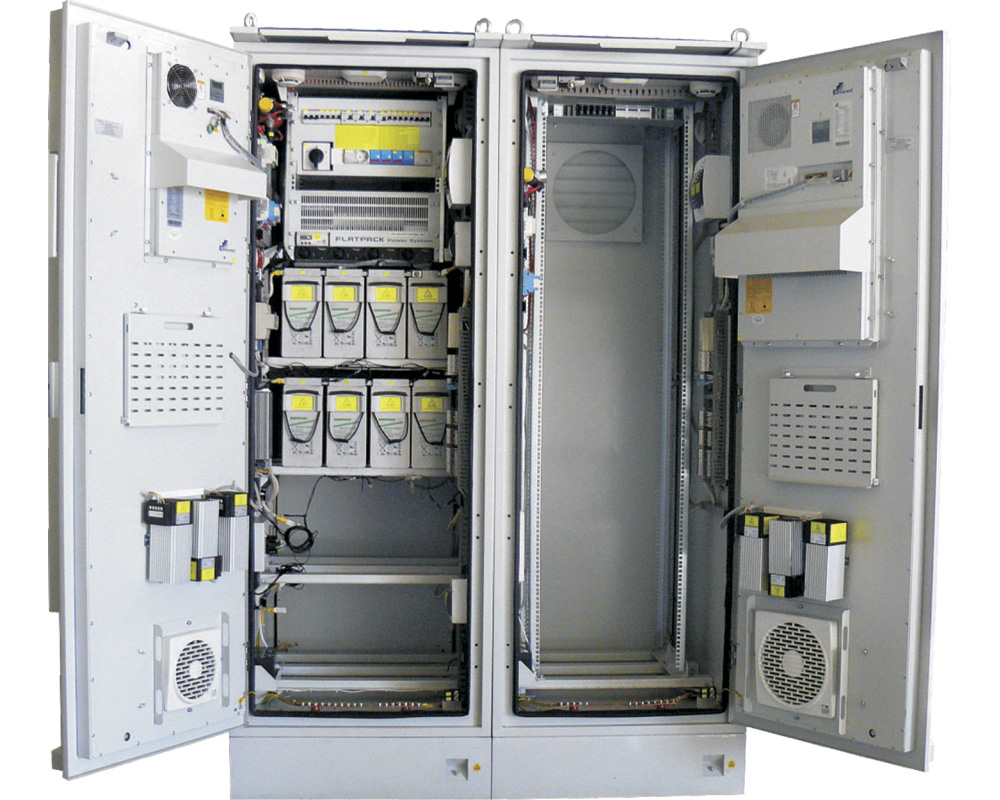

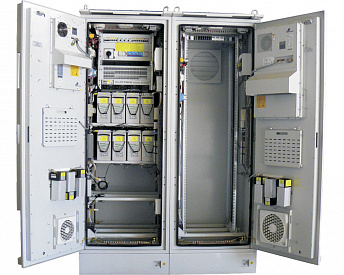

Представленный всепогодный климатический шкаф является секционным и включает в себя два типа основных секций — отсек ЭПУ (в составе ЭПУ, АКБ, ВРУ) и отсек с активным оборудованием. Предусмотрена возможность стыковки дополнительных отсеков с оборудованием заказчика вплотную, без зазоров. Возможна установка до трех секций с активным оборудованием с одной секцией ЭПУ.

Основные особенности конструкции шкафа:

  • секционный конструктив;
  • внешний защитный каркас с утеплением;
  • цоколь 200 мм, внешняя точка заземления;
  • фальшкрыша 50 мм; защитный козырек для персонала;
  • дверь передняя, внешний защитный кожух;
  • карман для документации, полка под ноутбук;
  • задняя съемная стенка, крепится изнутри шкафа;
  • уплотнитель, специализированный на двери и задней панели;
  • полка, усиленная под АКБ — 4 шт. (для секции № 1);
  • 4 рельсы высотой 12U (для секции № 1) и высотой 42U (для секции № 2);
  • кабельный ввод — гермоввод PG36 — 4 шт., гермоввод PG21 — 1 шт.;
  • защита от промерзания замка;
  • внешняя вилка ПЭС;
  • кабельный канал для прокладки кабеля между секциями;
  • возможность стыковки секций друг к другу.

Ниже представлена самая полная комплектация всепогодного климатического шкафа. Возможны другие варианты комплектаций.


Параметр

Значение

Габариты каждой секции (ШхВхГ), мм

800х2350х950

Высота цоколя, мм

200

Ёмкость перфорированного профиля секции ЭПУ, U

12

Ёмкость перфорированного профиля секции активного оборудования, U

42

Доступ к оборудованию

фронтально

Тип изоляции каркаса

минеральный утеплитель

Степень защиты шкафа, IP

55

Климатическое исполнение

УХЛ1

Климатические условия, °С

От -45 до + 45

Вес каждой секции, кг

500

Мощность обогрева, Вт

3х400

Мощность охлаждения секции ЭПУ, Вт

500

Мощность охлаждения секции оборудования, Вт

1250

Система автоматического пожаротушения

(ГОТВ) 3МТМNovecTM1230

Гарантийный срок, лет

5

Система обогрева реализована на:

Конвектор FLH-400

Тип фильтрующего материала

Фильтр воздушный ФВЭл-MSB130

Управление функцией «холодный запуск»

Термостат Pfannenberg FLZ - 520

Система охлаждения секции №1 реализована на:

Холодильный агрегат, DS05HDNC1A 500 Вт, 48В

Система охлаждения секции №2 реализована на:

Холодильный агрегат, DS10HDNC1С 1250 Вт, 48В

Система аварийной вентиляции реализована на:

Вентиляторы Vario

Управление мониторингом и климатом в секциях

Контроллер P21EGI_D
