Мини ЦОД

Мини ЦОД – законченное изделие, включающее все инженерные системы традиционного центра обработки данных (ЦОД). Изделие предназначено для размещения критичного ИТ и телекоммуникационного оборудования в неподготовленных отапливаемых помещениях. Герметичность конструкции и низкий уровень шума позволяют размещать изделие в офисных помещениях, на производственных площадках, в складских помещениях и ангарах.

Отправить запрос

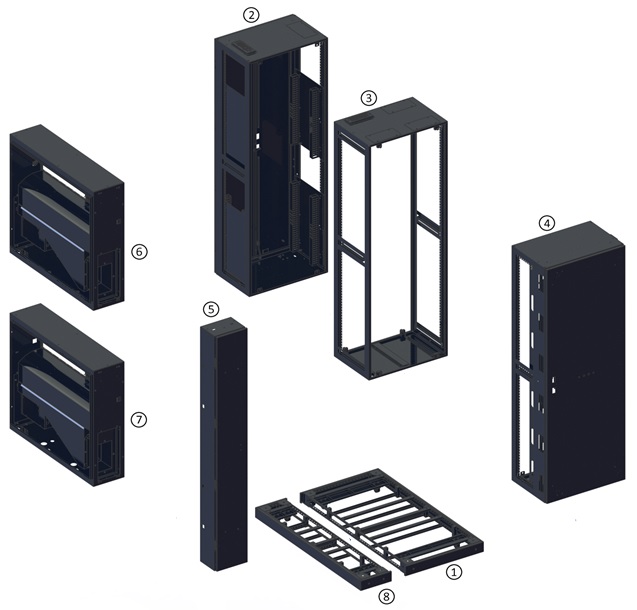

Изделие представляет собой герметизированный, теплоизолированный шкаф, состоящий из отдельных быстро соединяемых секций, это позволяет заносить и размещать его в помещениях, имеющих стандартные двери. Не требуется строительная подготовка помещений.

Инженерные системы Мини ЦОД

  • Система ввода электроснабжения, включая распределение, учет, защиту от перенапряжений и АВР;
  • Система бесперебойного электроснабжения, включающая источники бесперебойного питания или ЭПУ с аккумуляторными батареями и блоки распределения питания;
  • Система охлаждения, с размещаемыми на улице наружными блоками;
  • Система автоматического газового пожаротушения на Novec;
  • Комплекс систем безопасности, включая пожарно-охранную сигнализацию, видеонаблюдение, СКУД, видеонаблюдение реализуется как внутри шкафы, так и в помещении размещения;
  • Низковольтные системы и системы для укладки кабелей;
  • Система интеллектуального мониторинга и дистанционного управления.

Преимущества Мини ЦОД

  • Шумоизоляция, уровень шума Мини ЦОД не более 55* дБ, что позволяет размещать изделие рядом с рабочими местами, непосредственно в офисе;
  • Теплоизоляция, Мини ЦОД может размещаться в горячих цехах или в помещениях с невысокими положительными температурами;
  • Пылеизоляция, степень защиты серверного шкафа от пыли и влаги по ГОСТ 14254-96-IP 55, есть исполнение IP 65, что позволяет размещать изделие в запыленных помещениях;
  • Мощность теплоотвода до 20 кВт, расширенный диапазон эксплуатации наружных блоков системы охлаждения от – 45 до + 50 с возможностью расширения, бесперебойное охлаждение;

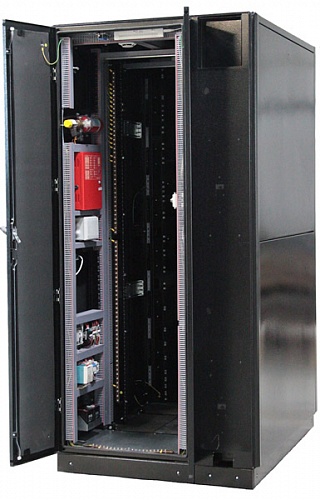

  • Раздельный доступ к инженерному и ИТ оборудованию и удобный доступ для обслуживания всех систем;
  • Разделение воздушных потоков внутри конструктива, управляемые блоки вентиляторов;
  • Контроль всех ключевых параметров работы инженерной инфраструктуры Мини ЦОД, как в собственном ПО управления с Web доступом, так и в сторонних SCADA системах или централизованных сиcтемах поддерживающих SNMP;

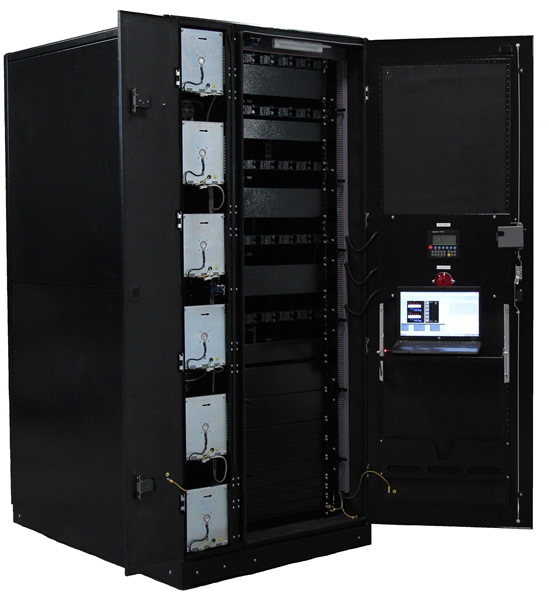

  • Локальная панель управления с дисплеем на внутренней стороне передней двери;
  • Сквозной цикл конструирования и производства, что позволяет дорабатывать изделия под специфичные требования, без увеличения сроков производства.

Модификация Мини ЦОД / основные параметры

20 N

15 N

10 2N

5 N

Габаритные размеры, ШхГхВ, мм

1400 х 1500 х 2340

1100 х 1500 х 2340

1400 х 1500 х 2340

1100 х 1500 х 2340

Площадь, занимаемая Мини ЦОД с учетом зон обслуживания, м2 / ширина / глубина

7,9/2,55/3,1

7/2,25/3,1

7,9/2,55/3,1

7/2,25/3,1

Высота помещения, м

2,5

Полная емкость в Unit

42

Несущая способность монтажных направляющих, кг

1200

Стандартная вычислительная мощность, при использовании распространенных серверов 1- 2 Unit форм фактора: CPU, шт / RAM, GB / HDD, TB / возможность расширения

56 / 8204 / 1344 / Да

32 / 9376 / 1536 / Да

52 / 7618 / 1248 / Да

28 / 4102 / 1536 / Да

Резервирование системы кондиционирования, стандартно

N

N

2N

N

Резервирование системы бесперебойного питания, стандартно / опционально

N/2N

N/2N

N/2N

N/2N

Мощность бесперебойного охлаждения, кВт

20

15

10

5

Температурный режим работы внешних блоков кондиционеров, с возможностью увеличения диапазона

- 40 / 45

- 40 / 45

- 40 / 45

- 40 / 45

Температура в помещении установки Мини ЦОД

+5 / +50

+5 / +50

+5 / +50

+5 / +50

Поддерживаемая температура внутри Мини ЦОД

+18 / 27

+18 / 27

+18 / 27

+18 / 27

Относительная влажность в Мини ЦОД, при использовании опции испарителя конденсата, %

10 / 80, без конденсации

10 / 80, без конденсации

10 / 80, без конденсации

10 / 80, без конденсации

Требуемая мощность внешнего электроснабжения, кВт

28

22

28

12

Номинал внешнего автоматического выключателя, А, фазы

100 / 3 фазы

80 / 3 фазы

100 / 3 фазы

50 / 3 фазы / 125 / 1 фаза

Сечение кабелей подключения 3ф/1ф

5х35  / 3 фазы

5х25 / 3 фазы

5х35  / 3 фазы

5х10 / 3 фазы / 3х35 / 1 фаза

Емкость 19” направляющих для установки пользовательского оборудования, Unit

30

32

28

36

Степень защиты серверного шкафа, стандартно / опционально

IP55 / IP65

IP55 / IP65

IP55 / IP65

IP55 / IP65

Монтажная глубина для установки оборудования, мм, / под заказ

900/ 1100

900 / 1100

900 / 1100

900 / 1100

Максимальная длинна фреоновых трасс для подключения наружных блоков кондиционеров, м

12

12

12

12

Вес Мини ЦОД со стандартным ИТ наполнением, кг, до

1375

1200

1325

1250


Полная заводская готовность - монтаж всех систем на заводском стапеле с последующими нагрузочными испытаниями изделия.

Возможность изготовления изделий, удовлетворяющих уникальным требованиям, в том числе меньшей высоты, с отделкой под мебель, прозрачными дверьми и подобные.
