Комплексное инженерное решение зданий мобильных «Telecore-КЗМ-3-6х9»

Комплекс зданий мобильных «Telecore-КЗМ-3-6 х 9 » предназначен для размещения оборудования центра формирования мультиплексов и организации рабочих мест операторов дежурной смены, а также защиты размещаемого оборудования от неблагоприятных факторов окружающей среды и несанкционированного доступа.

Отправить запрос

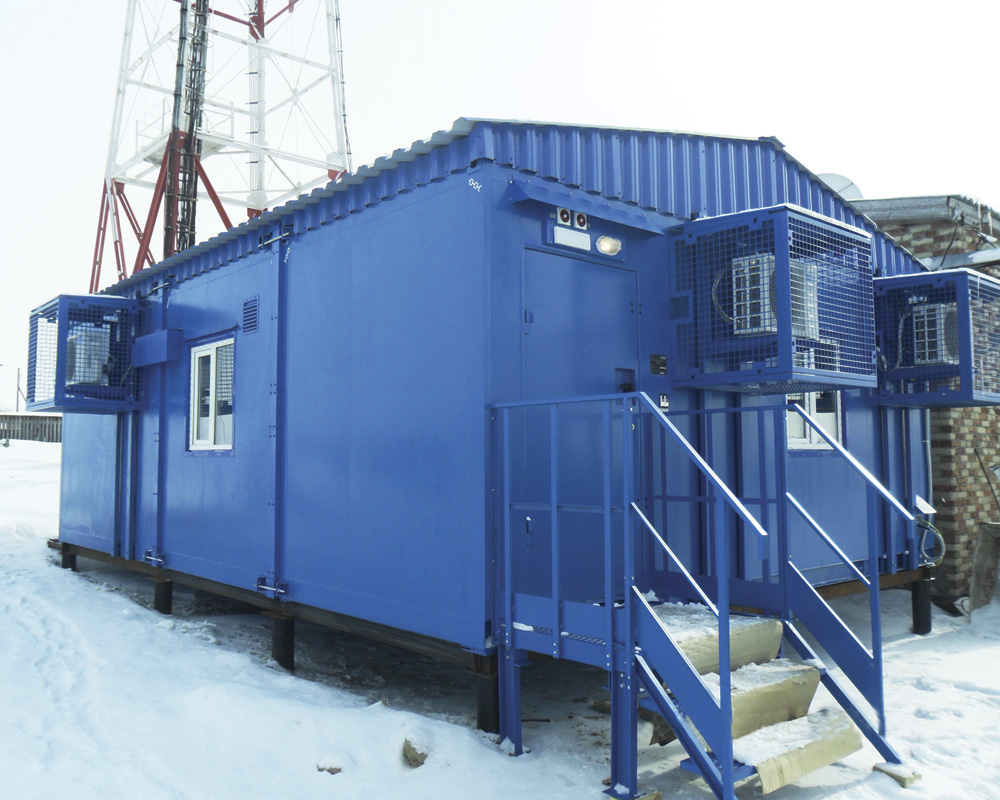

Конструктивно комплекс состоит из трех модулей, представляющих собой быстровозводимые блок-контейнеры: два контейнера образуют Аппаратную мониторинга и управления (АМУ), включая тамбур; один контейнер образует Аппаратную комнату (АК). При установке здания на месте, все модули надежно соединяются между собой, обеспечивая теплоизоляцию и герметичность монтажных стыков. Снаружи здания, на его стенах располагается светосигнальное оборудование, защитные козырьки, вентиляционные решетки и наружные блоки кондиционеров с защитой, предусмотрена площадка обслуживания. Над зданием возводится общая двускатная крыша на основе стальных ферм с кровлей из профилированного листа с атмосферостойким наружным покрытием. Комплекс зданий мобильных «Telecore-КЗМ-3-6х9» состоит из трех объединенных в комплекс блок-контейнеров (БК) и внутренних подсистем:
  • Система электроснабжения.
  • Система заземления.
  • Вводно-распределительное устройство.
  • Щит гарантированного питания.
  • Система кондиционирования.
  • Система освещения.
  • Система отопления.
  • Система приточно-вытяжной вентиляции.
  • Система аварийного управления.
  • Система охранно-пожарной сигнализации и автоматического пожаротушения.
  • Система контроля доступа.

Возможный состав систем и оборудования для данного решения

В состав входят следующие основные составные части:

Система электроснабжения — предназначена для обеспечения гарантированного и бесперебойного электропитания инженерного и технологического оборудования здания. Для обеспечения надежного электроснабжения электропитание Комплекса производится от двух независимых источников промышленной трехфазной сети, а также от резервной дизельэлектрической станции (ДЭС). Обеспечение бесперебойной работы потребителей особой категории электроснабжения (системы мониторинга и системы пожаротушения) осуществляется от собственных средств резервирования (резервированные источники питания систем).

Система заземления — применяется система заземления электрических сетей типа TN-C-S, при которой в части сети функции нулевого защитного и нулевого рабочего проводников объединены в одном проводнике (PEN-проводник). На вводе в БК выполнена основная система уравнивания потенциалов, присоединение предусмотрено при помощи главной заземляющей шины (ГЗШ), выполненного внутри вводного устройства ВРУ.

Вводно-распределительное устройство — предназначено для приема, распределения электроэнергии напряжением 380/220В в сетях трехфазного переменного тока частотой 50 Гц, для защиты линий при коротких замыканиях и перегрузках, а также для нечастых оперативных включений и отключений электропитания нагрузок. Одновременно в ВРУ реализованы функции АВР источников электроснабжения и автоматики систем собственных нужд здания. Конструктивно ВРУ выполнено из двух секций — секция защит и секции главного распределительного щита (секция ГРЩ). Приборы системы климатического контроля помещений, системы приточно-вытяжной вентиляции аппаратного отсека расположены внутри шкафов ВРУ и ШР. На двери шкафа ВРУ расположены индикационные лампы контроля состояния питающей сети, а также расположены переключатели включения вентиляции и включения блокировки охранно-пожарной сигнализации.

Щит гарантированного питания — предназначен для подачи и коммутации электрической энергии, поступающей от источников бесперебойного питания (ИБП) и поста переключения ИБП (ППИБП) к оборудованию Заказчика.

Система кондиционирования — обеспечивает нормальные климатические условия работы персонала и оборудования БК оснащается шестью кондиционерами с общей холодильной мощностью 40,5 кВт (10 кВт — 3 шт. и 3,5 кВт — 3 шт.).

Система освещения — включает в себя рабочее (внутреннее), внешнее и аварийное освещение. Светильник внешнего освещения размещается над входной дверью снаружи Комплекса. Мощность светильника 60 Вт. Внутреннее освещение Комплекса включает в себя 12 линейных люминесцентных светильников ЛПО 11-2х36-321 с электронным пускорегулирующим аппаратом (ЭПРА), мощностью 72 Вт каждый. Светильники аварийного освещения запитываются от внутреннего Ni-Cd аккумулятора и от внешней сети 220 В. При пропадании питания внешней сети светильники переходят на работу от встроенного аккумулятора. При восстановлении внешнего напряжения аварийное освещение отключается. Время работы светильника

Система отопления — включает в себя восемь электроконвекторов производства фирмы Electrolux Air Gate ECH AG-2000 MF, мощностью 2 кВт каждый. Система предназначена для разогрева помещения в холодное время года при развертывании, а также в процессе эксплуатации при необходимости. Для отопления помещения тамбура предусмотрен электроконвектор Electrolux Air Gate ECH AG-1000 MF, мощностью 1 кВт и тепловая завеса Тропик М-3 (3/1,5 кВт), управление работой отопительных приборов осуществляется вручную, от соответствующих автоматических выключателей, расположенных в ШР БК.__

Система приточно-вытяжной вентиляции — включает в себя четыре приточно-вытяжных вентилятора Vario 150/6 AR LL S, для помещений АМУ и АК. В автоматическом режиме функции управления выполняет электронный таймер ТЭ15, производства фирмы ИЭК. Таймер обеспечивает отсчет интервалов автоматического включения/отключения вентиляторов через заданные промежутки времени. В ручном режиме управление осуществляется с помощью двухпозиционного поворотного переключателя, расположенного на двери шкафа ВРУ.

Система аварийного управления — предназначена для оперативного автоматического отключения электропитания ВРУ. Автоматическое отключение вводных автоматических выключателей осуществляется от системы пожарной сигнализации Здания по сигналу управления «Пожар».

Система безопасности — на основе оборудования НВП «Болид». В неё входят:
  • Система газового пожаротушения помещения серверной, на базе прибора приемно-контрольно «С2000-АСПТ». Газовое огнетущащее вещество Хладон 125ХП;
  • Охранно-пожарна система на базе прибора приемно-контрольного «Сигнал-10»;
  • Контроль доступа на базе прибора «С2000-2»;
Для локальной работы с системой персоналом, установлен пульт приемно-контрольный «С2000-М». Система безопасности может работать как локально, так и в составе системы «ОРИОН».
