Комплексное инженерное решение для защиты железнодорожной инфраструктуры — Мобильный Комплекс ОПО «Коршун 9х2-СК (МКОПО)

Мобильный Комплекс ОПО «Коршун 9х2-СК (МКОПО) системы защиты железнодорожной инфраструктуры предназначен для размещения оборудования системы защиты железнодорожной инфраструктуры и персонала МКОПО. Конструкция и оснащение МКОПО обеспечивает нормальные климатические условия для автономной работы оборудования, а также условия для круглосуточной работы персонала (оператора ОПО).

Отправить запрос

При этом оборудование ОПО обеспечивает:
  • Размещение оборудования связи и систем безопасности в установленных телекоммуникационных стойках.
  • Защиту оборудования от внешних атмосферных условий.
  • Защиту оборудования от перегрева.
  • Защиту от пожара средствами системы автоматического пожаротушения.
  • Передачу сигнала «Пожар» на ПЦН.
  • Защиту от несанкционированного доступа.
  • Прием внешнего электропитания от двух фидеров.
  • Электропитание оборудования I и III категории.
  • Распределение электропитания на телекоммуникационные стойки.
  • Видеонаблюдение внутри и снаружи объекта.
  • Нормальные климатические и санитарные условия для труда и отдыха персонала (рабочей смены).
  • Объединение информации, поступающей от МКОПО.
  • Отображение информации на рабочих местах операторов с целью контроля за работой подчиненных ОПО и/или дублирования функций операторов выборочных ОПО.
  • Просмотр и частичное резервное копирование видеоархивов ОПО.
  • Обеспечение радиосвязи (УКВ и TETRA) с поездными бригадами и персоналом, обслуживающим инфраструктуру железной дороги.
  • Обеспечение технологической связи с действующими служебно-техническими зданиями.
  • В состав МКОПО входят все подсистемы, необходимые для обеспечения требуемых характеристик.

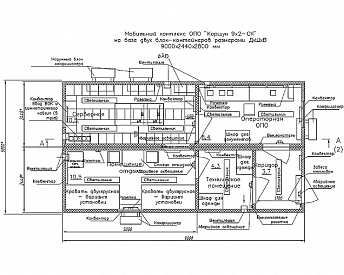

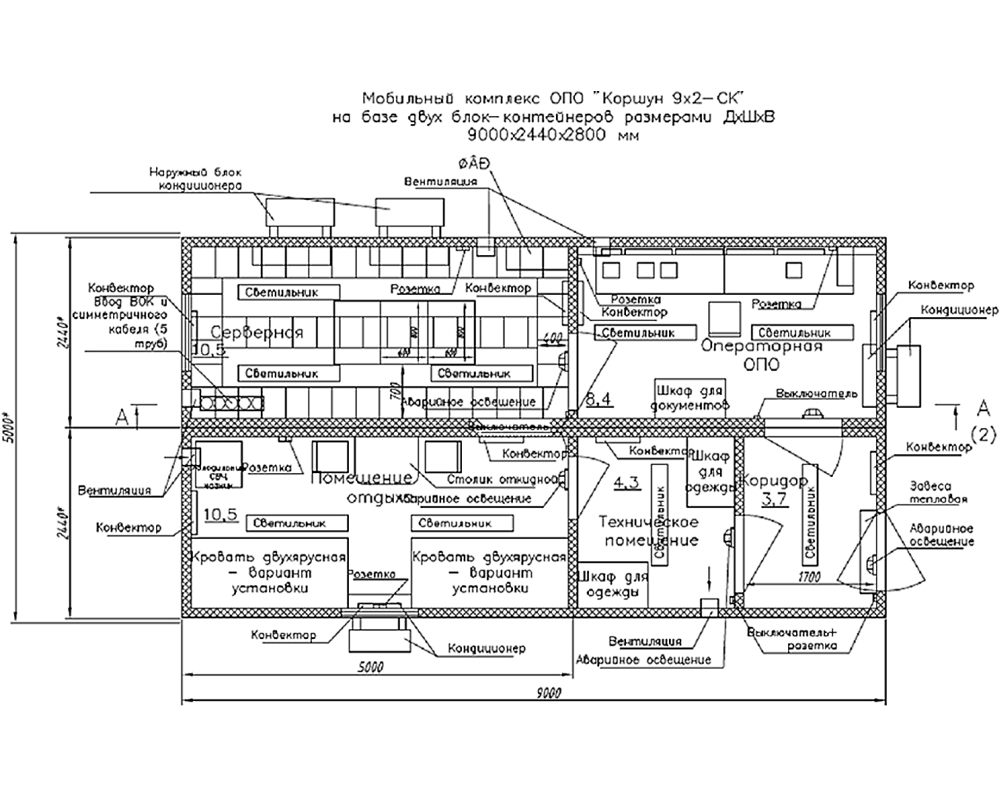

Состав комплекса

1. Коридор. S = 3,7 м2.
2. Техническое помещение. S = 4,3 м2.
3. Помещение отдыха персонала. S = 10,5 м2.
4. Операторная. S = 8,4 м2.
5. Серверная. S = 10,5 м2.

Состав оборудования отсеков:

1. Коридор:
  • Входная стальная теплоизолированная дверь 900 х 1900 мм, с сейфовым замком, доводчиком и стальными ручками.
  • Внутренняя теплоизолированная дверь 900 х 1900 мм.
  • Светильники системы рабочего и эвакуационного освещения.
  • Тепловая завеса системы отопления.
  • Оборудование системы контроля доступа. Средства постановки на охрану и снятия с охраны.
  • Извещатели охранные системы охранной сигнализации.
  • Извещатели пожарные системы пожарной сигнализации.
2. Техническое помещение:
  • Входная дверь 900 х 1900 мм, с доводчиком.
  • Светильники системы рабочего и эвакуационного освещения.
  • Электрообогреватель с терморегулированием конвекционного типа системы отопления.
  • Розетки бытовые 220 В.
  • Извещатели охранные системы охранной сигнализации.
  • Извещатели пожарные системы пожарной сигнализации.
  • Шкафы для верхней одежды.
3. Помещение отдыха персонала
  • Входная теплоизолированная дверь.
  • Окно (стеклопакет) с москитной сеткой.
  • Светильники системы рабочего и эвакуационного освещения.
  • Электрообогреватели с терморегулированием конвекционного типа системы отопления.
  • Кондиционер (сплит-система).
  • Канальный вытяжной настенный вентилятор системы вентиляции.
  • Розетки бытовые 220 В.
  • Извещатели охранные системы охранной сигнализации.
  • Извещатели пожарные системы пожарной сигнализации.
  • Кровати двухъярусные, столик откидной, стулья.
  • Холодильник, чайник, СВЧ-печь.
4. Операторная
  • Входная теплоизолированная дверь.
  • Окно (стеклопакет) с москитной сеткой.
  • Стеллаж для документов 700 х 330 мм.
  • Стол письменный — 2 шт.
  • Стулья.
  • Кабельные лотки.
  • Светильники системы рабочего и эвакуационного освещения.
  • Электрообогреватели с терморегулированием конвекционного типа системы отопления.
  • Кондиционер (сплит-система).
  • Канальные настенные вентиляторы приточно-вытяжной системы вентиляции.
  • Розетки бытовые 220 В.
  • Извещатели охранные системы охранной сигнализации.
  • Извещатели пожарные системы пожарной сигнализации.
  • Видеокамеры видеонаблюдения модульного здания МКОПО.
  • Графическая рабочая станция с четырьмя мониторами для просмотра полученной видео информации как в режиме реального времени, так и в режиме повтора.
  • Телефонные аппараты системы технологической связи.
  • Консоль управления для терминала УКВ с динамиком и микрофоном.
  • Консоль радиотерминала TETRA с выносным микрофоном.
5. Серверная:
  • Входная противопожарная дверь 900 х 1900 мм, с доводчиком.
  • Окно (стеклопакет) с москитной сеткой.
  • Столик откидной.
  • Шкаф вводно-распределительный (ШВР).
  • Видеокамеры системы охранного телевидения.
  • Главная заземляющая шина системы заземления.
  • Проходной прямоугольный проем (для стальных труб) в полу серверного отсека для организации ввода ВОК и сигнальных кабелей.
  • Кабельные вводы типа «Roxtec» в стене для ввода силовых кабелей.
  • Трубное отверстие для вывода кабеля внешнего освещения.
  • Закладные элементы для крепления основного оборудования в стенах и потолке отсека.
  • Закладные элементы для крепления кабельных лотков на стенах и потолке отсека.
  • Кабельные электротехнические лотки по периметру отсека.
  • Светильники системы рабочего и эвакуационного освещения.
  • Электрообогреватели с терморегулированием конвекционного типа системы отопления.
  • Осевые настенные вентиляторы приточно-вытяжной системы вентиляции.
  • Кондиционер (сплит-система) — 2 комплекта, с устройством автоматического регулирования.
  • Датчики температуры.
  • Извещатели охранные системы охранной сигнализации.
  • Извещатели пожарные системы пожарной сигнализации.
  • Оповещатели системы автоматического газового пожаротушения.
  • Трубная разводка с насадками системы автоматического газового пожаротушения.
  • Баллон с огнетушащим газовым веществом (ГОТВ).
  • Технологическое отверстие для установки клапана сброса давления в случае срабатывания системы автоматического газового пожаротушения (АГПТ).
  • Телекоммуникационные шкафы (2 штуки) высотой 42U.
6. Внешнее оснащение БК:
Внешнее оснащение комплекса включает в себя ряд компонентов систем, расположенных вне отсеков, монтируемых при ПНР Комплекса на месте эксплуатации.
Состав оборудования внешнего оснащения:
  • Светильники освещения над входной дверью;
  • Внешние блоки кондиционеров (в комплекте с защитными решетками) серверного, операторного отсека и помещения отдыха;
  • Средства постановки на охрану и снятия с охраны;
  • Видеокамеры системы охранного телевидения;
  • Козырек над входной дверью.
