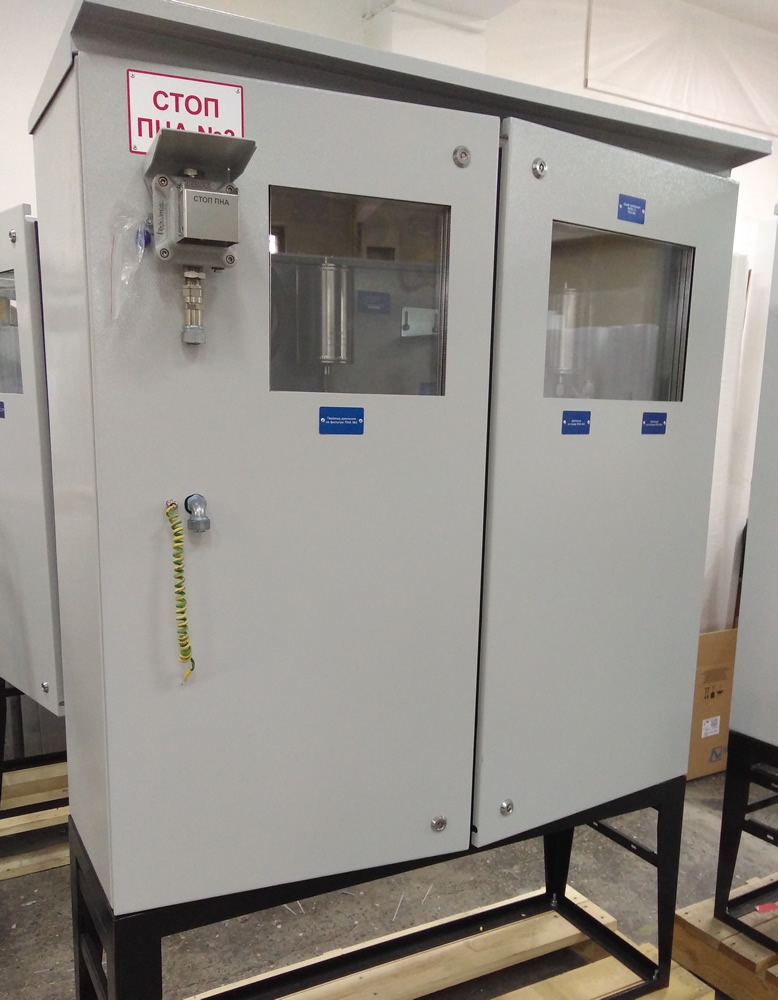

Шкаф приборный

Предназначен для применения в системах автоматизации технологических процессов и служит для размещения КИП и другого вспомогательного оборудования

Отправить запрос

Материалы:

Для изготовления щитов используется холодно- и горячекатаная сталь толщиной 1,0- 4,0 мм. При изготовлении импульсных линий используется бесшовная холоднодеформированная труба нержавеющей стали наружным диаметром 14 мм с толщиной стенки 2 мм, а также запорная арматура на требуемое Заказчику давление. Для соединения импульсных линий, а также для установки измерительных приборов применяются штуцерно-ниппельные и переборочные соединения, тройники, изготовленные из нержавеющей стали.

Комплектность:

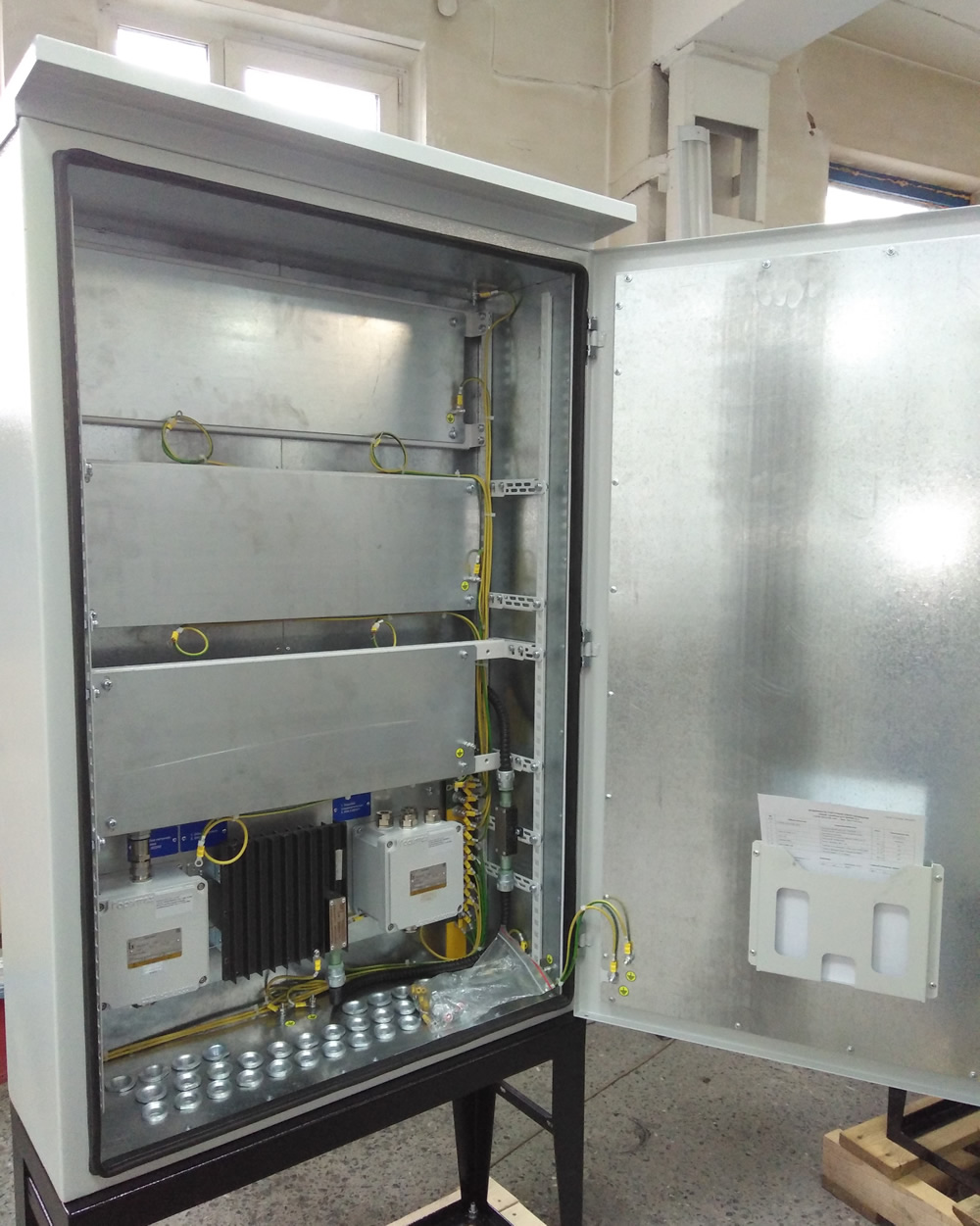

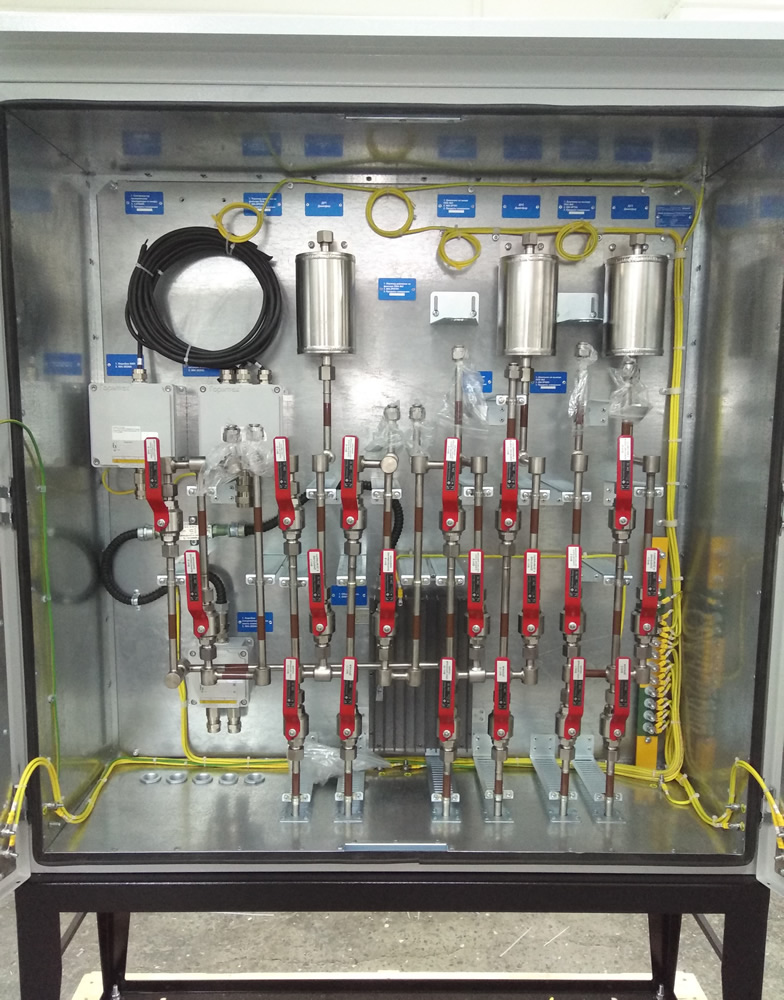

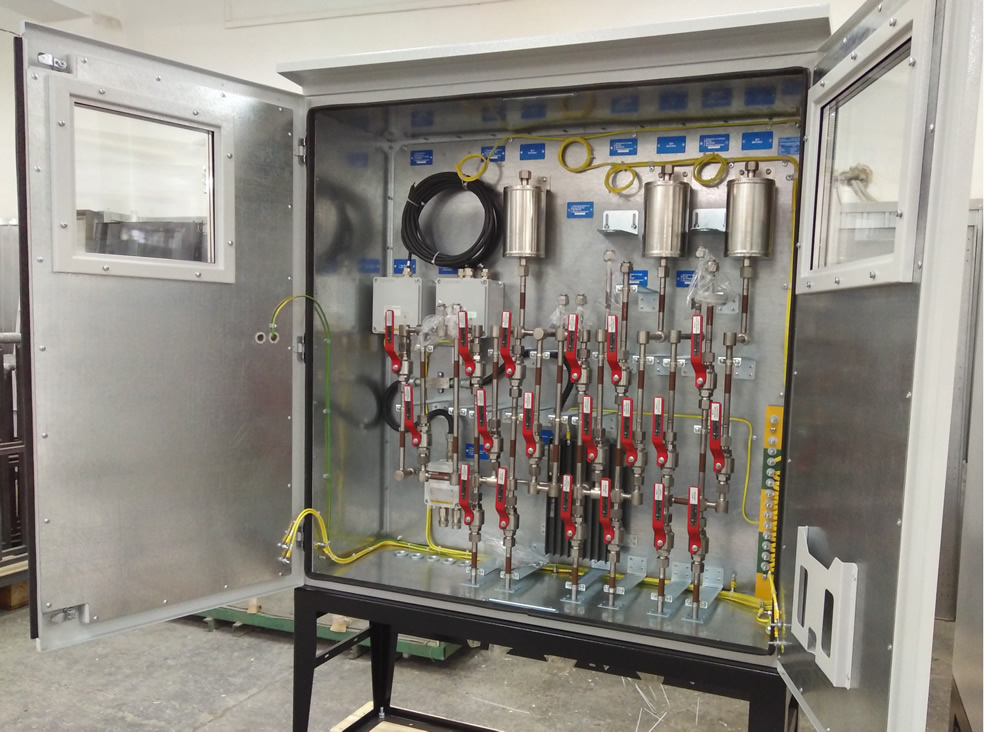

Щит приборный комплектуется импульсной линией с запорной арматурой, контрольно-измерительными приборами (манометры, датчики давления, температуры и пр.), взрывозащищенными клеммными коробками, датчиком доступа в шкаф. В щитах, предназначенных для использования в районах с умеренным и холодным климатом, устанавливается взрывозащищенный обогреватель мощностью 200-400 Вт для поддержания заданной температуры.

При необходимости для предотвращения замерзания рабочей жидкости в импульсных трубках от выхода из шкафа до технологического трубопровода монтируется саморегулируемый греющий кабель, поверх которого устанавливается слой теплоизоляции, который в свою очередь покрывается слоем алюминия или оцинкованной стали толщиной 0,3-1 мм. Подключение греющего кабеля производится через внешнюю взрывозащищенную клеммную коробку.

Поставка:

Щиты поставляются с полностью или с частичным выполненным монтажом.

*Возможно изготовление щита приборного размерами 800х300х1746, 1000х300х1746 мм, а также по размерам заказчика.

Параметр

 Значение

Значение входного напряжения, В

220±5%

Частота питающей сети, Гц

50±0,4

Степень защиты изделия

IP54

Климатическое исполнение

УХЛ1

Габаритные размеры (Ш х Г х В), мм

600х300х1746

Вес, кг

100

Рабочее давление, МПа

16
