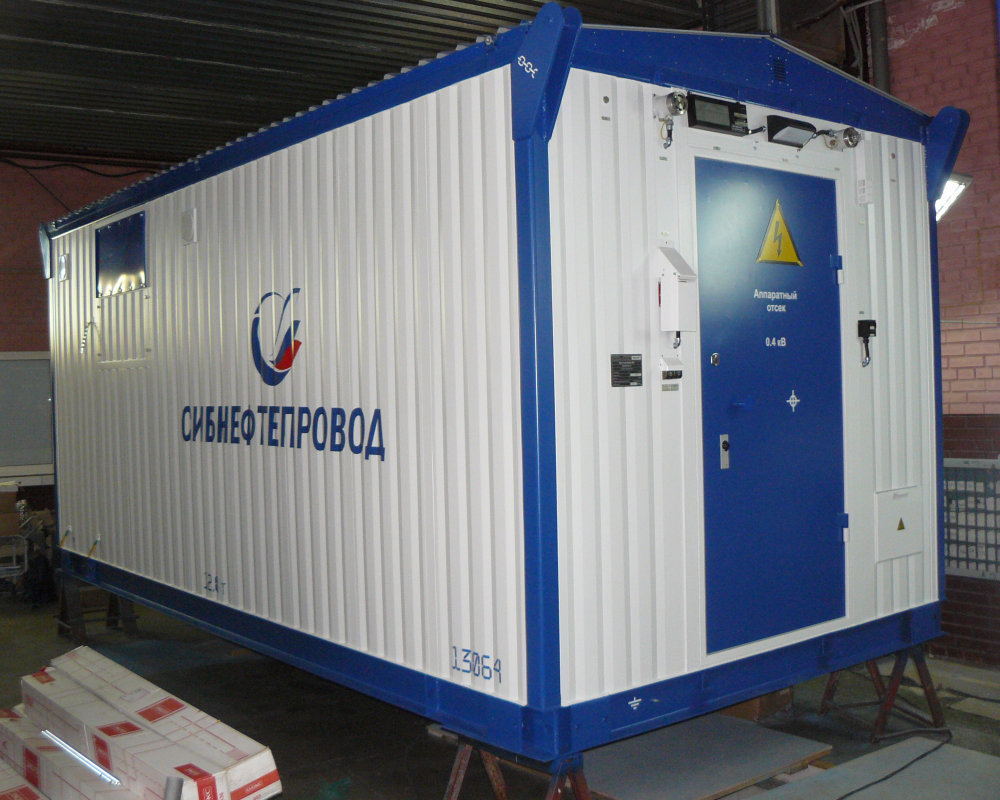

Блок-контейнеры пункта контроля управления (БК ПКУ)

Блок-контейнер пункта контроля и управления (БК ПКУ) предназначен для размещения оборудования контроля и управления различными технологическими процессами, а также распределительных, преобразовательных и других вспомогательных устройств и обеспечения нормальных условий его работы в удаленных местах со сложными климатическими условиями.

Отправить запрос

Наша компания представляет блок-контейнеры пункта контроля и управления (БК ПКУ), предназначенные для размещения оборудования контроля и управления технологическими процессами, а также для установки распределительных, преобразовательных и других вспомогательных устройств, и обеспечения нормальных условий его работы в удаленных местах со сложными климатическими условиями.

Блок-контейнеры отвечают требованиям РД-35.240.00-КТН-207-08, ОТТ-33.200.00-КТН-016-12. Монтаж осуществляется на площадках пунктов контроля и управления объектов линейной части магистральных нефтепроводов (узлах магистральных задвижек, регуляторов давления, камер пуска и приема средств очистки и диагностики) и на площадках объектов технологической связи магистральных нефтепроводов, и предназначены для:

- размещения высоковольтного питающего оборудования, инженерного оборудования систем энергообеспечения, системы поддержания микроклимата, телемеханики, связи, дизельной электростанции с системой топливоснабжения, оборудования управления запорно-регулирующей арматурой, оборудования электрохимической защиты, оборудования управления АПС, СОУ, СОУ и КА, инженерно-технических средств охраны;
- обеспечения штатных условий работы установленного внутри блок-контейнера оборудования, его защиты от неблагоприятных воздействий окружающей среды, несанкционированного доступа, вандализма и противоправных действий.

Возможный состав систем и оборудования для данного решения ПКУ

  • Система электроснабжения.
  • Система поддержания микроклимата.
  • Системы ОПС и АСПТ.
  • Система освещения.
  • Кабельные вводы и кабельные каналы.
  • Заземляющая шина и главные заземляющие зажимы.
  • Закладные детали под установку щитов и прочего оборудования.
  • Вентиляционные каналы.
  • Утепленный дверной блок.
  • Щит связи.
  • Щит УСО.
  • Щит управления АПС.
  • Щит приборный.

Параметр

Значение

Примечание

Габаритный размер ДхШхВ, мм 3600 (3000)х3000х3050 в зависимости от исполнения
6100х3000х3050
9100х3000х3050
Полная масса блок-контейнера, не более, кг
БК длиной 3600 10000
БК длиной 6100 12000
БК длиной 9100 16000
Сейсмостойкость До 9 баллов по ГОСТ 30546.1 и СП 14.13330.2011 В зависимости от района установки
Степень огнестойкости Не ниже IV по СНиП 21-01-97*
Класс конструкций по пожарной опасности С0 по СНиП 21-01-97*
Климатические исполнения конструкции По СНиП 23-01-99; категории размещения по ГОСТ 15150

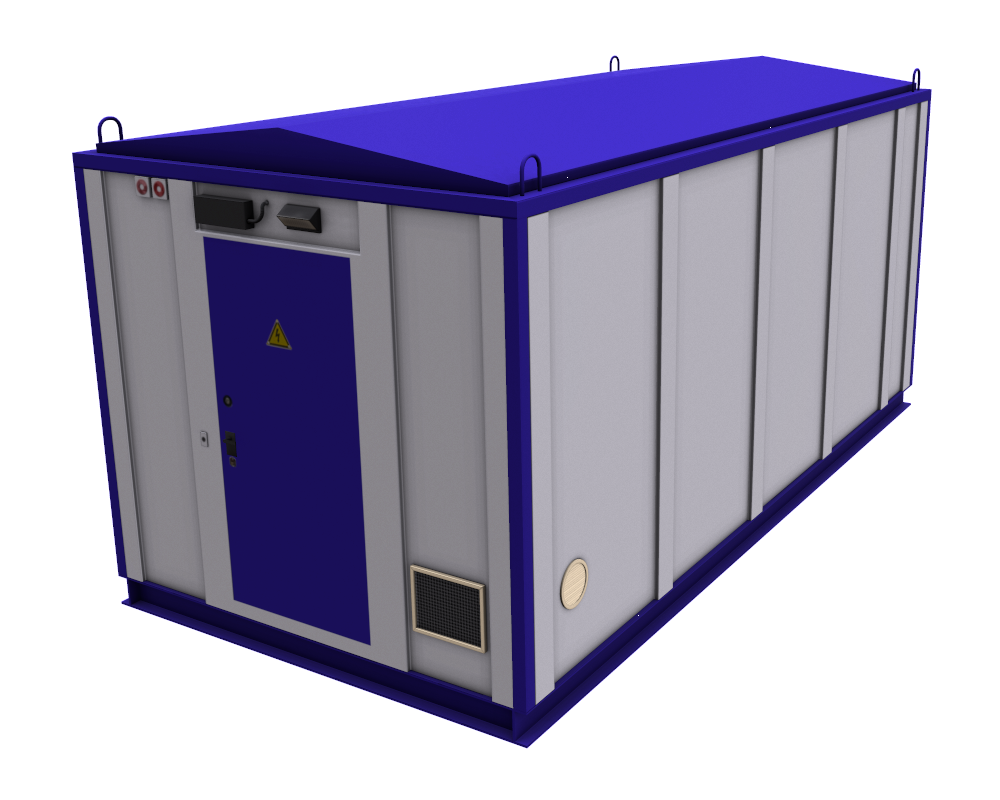

Блок бокс ПКУ
