Комплектные трансформаторные подстанции

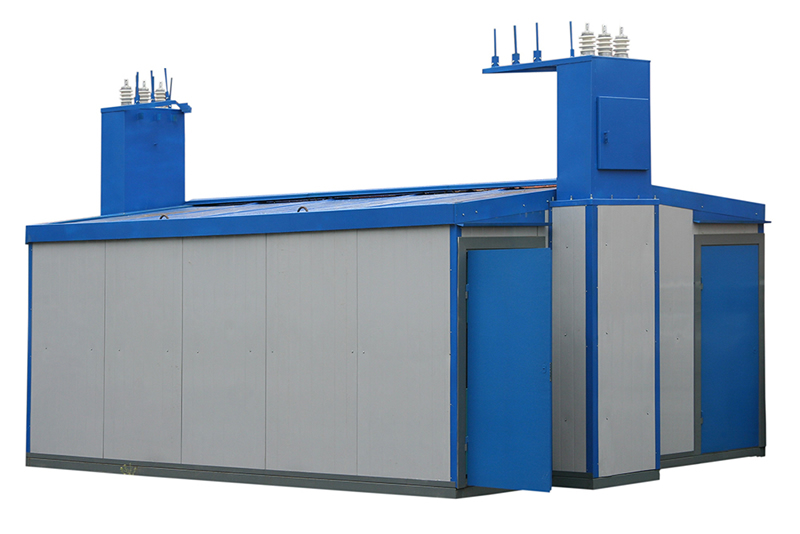

БКТП – блочные комплектные трансформаторные подстанции типа – БКТП Telecore представляют собой однотрансформаторные (двухтрансформаторные) подстанции тупикового или проходного исполнения, служат для приема, преобразования и распределения энергии трехфазного переменного тока напряжением до 35 кВ частотой 50 Гц и предназначена для использования в системах электроснабжения городских жилищно-коммунальных, общественных и промышленных объектов, а также зон индивидуальной застройки и коттеджных поселков.

Общее описание

БКТП состоят полностью из комплектных узлов заводского изготовления, которые доставляются на место установки, то есть демонтаж оборудования не требуется. На месте блоки, узлы монтируются и подключаются к питающим сетям.

Модульный принцип, положенный в основу производства, обеспечивает гибко изменяемые размеры и возможность выбора конфигурации блока под любой вид оборудования.

Специалисты компании TeleCore с учетом пожеланий заказчика могут разработать “нестандартные” решения, при этом стоимость и сроки производства не увеличиваются.

Блочные комплектные трансформаторные подстанции обладают существенным преимуществом сравнительно с прочими вариантами:

  • Минимальные сроки монтажа, наладки и ввода в эксплуатацию за счет полной заводской готовности. Возможность демонтажа при перемещении в короткий срок;
  • Уменьшение потерь на линиях большей протяженности;
  • Гибкоизменяемые размеры;
  • Большое количество исполнений, рассчитанных на разные климатические условия, различный уровень нагрузки, а также самые разнообразные нужды потребителей;
  • Удобство и гарантированная безопасность при эксплуатации, повышенная надежность оборудования.

Длина, ширина, высота блоков и их количество может изменяться в зависимости от выбранного электрооборудования, схемы электрических соединений, мощности и условий эксплуатации. Блоки легко объединяются в общую конструкцию.

Улучшенная технология изготовления железобетонных конструкций, которые производятся по современной методике, позволяющей легко регулировать длину и ширину бетонного блока, расположения дверей и жалюзи по периметру блока.

Характеристики материалов, применяемых в процессе производства монолитных конструкций, соответствуют мировым стандартам.

При проектировании БКТП применяются следующие критерии:

  • срок службы;
  • прочность;
  • влагостойкость;
  • морозостойкость;
  • сейсмостойкость;
  • пожаробезопасность.

Трансформаторная подстанция состоит из:

  • комплектного распределительного устройства наружной установки (КРУН) – 35кВ;
  • двух силовых сухих трансформатора 6300/35/6;
  • комплектного распределительного устройства наружной установки (КРУН) – 6кВ.

Все оборудование установлено в блочно-мобильные модули на санях.

Климатические условия:

Минимальная наружная температура: -50°С

Максимальная наружная температура: +40°С

Состав инженерных систем трансформаторной подстанции:

  • блок-контейнер трансформаторной подстанции
  • система электроснабжения;
  • система электроосвещения;
  • система электрообогрева.

Продается полностью в комплекте, готовое, укомплектованное всей необходимой документацией, протестированное, возможна приемка заказчиком на заводе пред отгрузкой.
