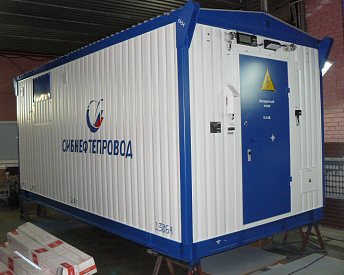

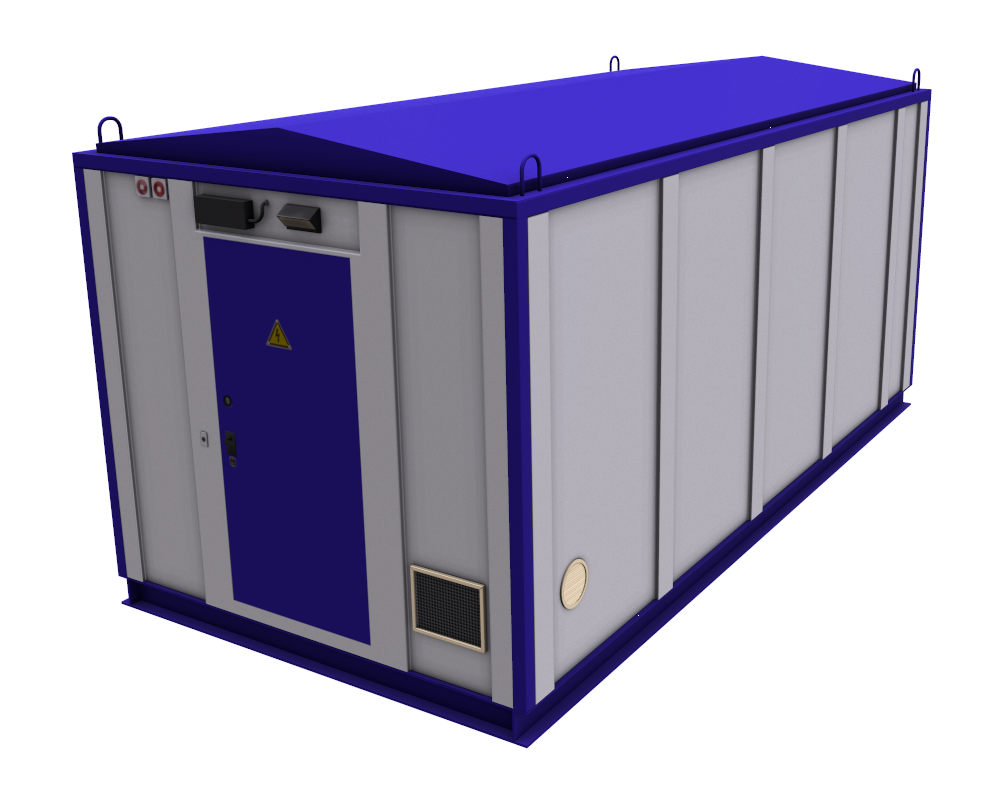

БК ПКУ Блок-контейнеры пункта контроля управления
Блок-контейнер пункта контроля и управления (БК ПКУ) предназначен для размещения оборудования контроля и управления различными технологическими процессами, а также распределительных, преобразовательных и других вспомогательных устройств и обеспечения нормальных условий его работы в удаленных местах со сложными климатическими условиями.
General description
Блок-контейнеры пунктов контроля и управления соответствуют РД-35.240.00-КТН-207-08, ОТТ-33.200.00-КТН-016-12. Блок-контейнеры ПКУ устанавливаются на площадках пунктов контроля и управления объектов линейной части магистральных нефтепроводов (узлах магистральных задвижек, регуляторов давления, камер пуска и приема средств очистки и диагностики) и на площадках объектов технологической связи магистральных нефтепроводов, и предназначены для:- размещения высоковольтного питающего оборудования, инженерного оборудования систем энергообеспечения, системы поддержания микроклимата, телемеханики, связи, дизельной электростанции с системой топливоснабжения, оборудования управления запорно-регулирующей арматурой, оборудования электрохимической защиты, оборудования управления АПС, СОУ, СОУ и КА, инженерно-технических средств охраны;
- обеспечения штатных условий работы установленного внутри блок-контейнера оборудования, его защиты от неблагоприятных воздействий окружающей среды, несанкционированного доступа, вандализма и противоправных действий.

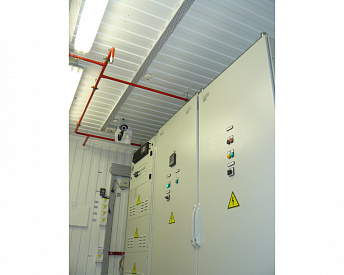

- Система электроснабжения.
- Система поддержания микроклимата.
- Системы ОПС и АСПТ.
- Система освещения.
- Кабельные вводы и кабельные каналы.
- Заземляющая шина и главные заземляющие зажимы.
- Закладные детали под установку щитов и прочего оборудования.
- Вентиляционные каналы.
- Утепленный дверной блок.
- Щит связи.
- Щит УСО.
- Щит управления АПС.
- Щит приборный.
